Tugas 14 [Ryan Gilang] Soal UAS

Ryan Gilang Pratama

2103015130

Kelas 2D

Soal UAS

1. Operasi logika dasar memiliki 3 jenis yaitu ?

(a). AND,NOT,OR

b. and,not,are

c. or,not,the

d. and,or,are

2. Aljabar Boolean hanya memiliki dua nilai yaitu ?

a.2 dan 1

b.1 dan 3

(c).1 dan 0

d. 2 dan 3

3. Dalam system bilangan biner angka 1 dan 0 disebut juga

a. Crows & zero

b. Zero & Two

c. One & One

(d). High & Low

4. Rangkaian dengan satu atau lebih dari satu sinyal masukan tetapi hanya menghasilkan satu sinyal berupa tegangan tinggi atau tegangan rendah disebut…

a. Hukum Aljabar

b. Aljabar Boolean

(c). Gerbang Logika

d. Sistem Bilangan

5. Penukaran atau perubahan urutan variable adalah hukum….

a. Distributif

b. Asosiatif

(c). Komutatif

d. Pembagian

9. 1 byte sama nilainya dengan…

a. 2 bit

b. 4 bit

c. 6 bit

(d). 8 bit

10. RS flip-flop mempunyai 2 masukan yaitu ?

a. 2 buah Set

b. 2 Set, 1 Reset

c. 1 Set, 2 Reset

(d). Set dan Reset

11. Yang bukan termasuk kedalam fungsi relasi logik adalah …

a. AND

(b). EX-NOT

c. NOT

d. EX-OR

12. system bilangan yang berbasis 2 dan 16 227(10) dikonversikan ke sistem biner mempunyai nilai...

a.11001111

(b).11100011

c.11110101

d.1110011

13. Membagi bilangan desimal yang akan diubah, secara berturut – turut dengan pembagian 2, dengan memperhatikan sisa pembagiannya. Merupakan cara konversi bilangan desima ke …

a. Okta

(b). Biner

c. Heksadesimal

d. Bilangan basis 8

14. Untuk membuat gerbang NOT dari jenis TTL dapat digunakan ?

a. IC 4068

b. IC 4059

c. IC 4067

(d). IC 4069

15. Rangkaian berupa flip-flop yang bisa menyimpan sebuah data yang merupakan kode biner dan mampu menyimpan dalam jumlah atau kapasitas yang sangat banyak atau jumlahnya melebihi dari yang seharunya adalah

a. Dekoder

b. Multiplexer

c. Demultiplexer

(d). Register

16. Suatu register di mana informasi dapat bergeser (digeserkan) adalah

a. Stroage register

(b). Shift register

c. Nibble

d. Register geser SIPO

17. Dasar operasi aritmatika sederhana Operasi logika meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika yaitu kecuali

a. sama dengan (=)

b. tidak sama dengan (<>)

(c). lebih besar dari di bagi (>/)

d. kurang atau sama dengan dari (<=)

18. Membagi bilangan desimal yang akan diubah, secara berturut – turut dengan pembagian 2, dengan memperhatikan sisa pembagiannya. Merupakan cara konversi bilangan desima ke …

a. Okta

(b). Biner

c. Heksadesimal

d. Bilangan basis 8

19. Sederhanakan K-Map dua variable F = AB + A'B + AB'

(a). A+B

b. B+A

c. A

d. B

20. Sederhanakan K-Map dua variable F = AB' + A'B'

a. A'

(b). B'

c. B

d. A

Sumber Utama: https://onlinelearning.uhamka.ac.id/

Selasa, 14 Juni 2022

Tugas 12 [Ryan Gilang Pratama] 2103015130

Ryan Gilang Pratama

2103015130

Kelas 2D

Counter 4 Bit dan Peta Clock

Sumber Utama: https://onlinelearning.uhamka.ac.id/

Selasa, 07 Juni 2022

Tugas 11 [Ryan Gilang] Counter

Ryan Gilang Pratama
203015130
Kelas 2D

Rangkaian Counter

Counter (rangkaian logika sekuensial yang di bentuk dari flip-flop). Mencacah dapat diartikan menghitung, hampir semua sistem logika menerapkan pencacah. Komputer digit menerapkan pencacah guna mengemudikan urutan dan pelaksanaan langkah – langkah dalam program. Fungsi dasar pencacah adalah untuk “mengingat” berapa banyak pulsa detak yang telah dimasukkan kepada masukkan; sehingga pengertian paling dasar pencacah adalah sistem memori.

Karakteristik Penting Counter/Pencacah

Sampai berapa banyak ia dapat mencacah (modulo pencacah);
Mencacah maju, ataukah mencacah mundur;
Kerjanya sinkron atau tak sinkron;

Kegunaan Counter/Pencacah

Menghitung banyaknya detak pulsa dalam satu periode waktu
Membagi frekuensi
Pengurutan alamat
Beberapa rangkaian aritmatika.

Jenis Counter/Pencacah

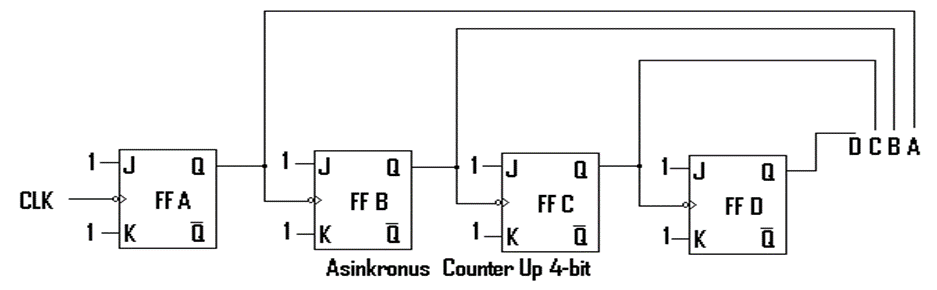

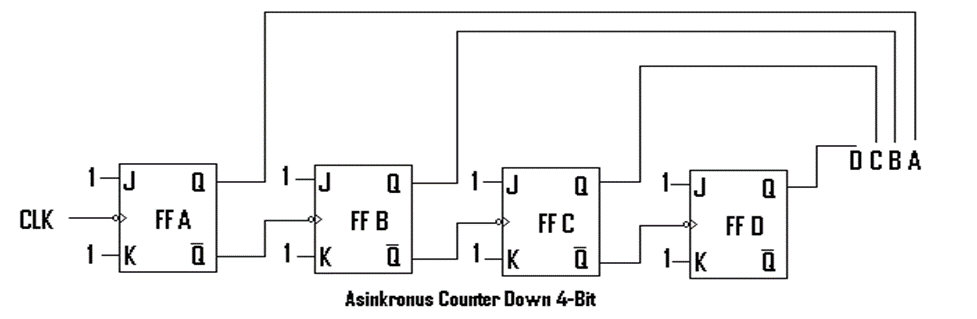

Pencacah Asinkron

Seringkali disebut ripple counter.
Istilah asinkron merujuk pada kejadian-kejadian yang tidak mempunyai hubungan waktu yang tetap antara FF satu dengan FF lainnya.
Flip-flop tidak mendapatkan pulsa clock dari satu sumber yang sama.
Flip-flop pertama (LSB) mendapatkan pulsa clock dari sumber clock eksternal, sedangkan flip-flop berikutnya mendapatkan pulsa clock dari output flip-flop sebelumnya.

Pencacah Asinkron Biner 2-bit (1)

Dibangun dari dua buah flip-flop JK.
Flip-flop pertama mendapatkan pulsa clock dari sumber clock, sedangkan flip-flop kedua mendapatkan pulsa clock dari output FF pertama. fQ0=fCLK/2; fQ1=fQ0/2.

Pencacah Asinkron Biner 2-bit (2)

Pencacah asinkron biner 3-bit (1)

Dibangun dari 3 buah flip-flop JK.

Flip-flop pertama mendapatkan pulsa clock dari sumber clock, FF kedua mendapatkan pulsa clock dari output FF pertama dan FF ketiga mendapatkan pulsa clock dari output FF kedua.

fQ0=fCLK/2; fQ1=fQ0/2; fQ2=fQ1/2

Pencacah asinkron biner 3-bit (2)

Pencacah asinkron biner 3-bit (3)

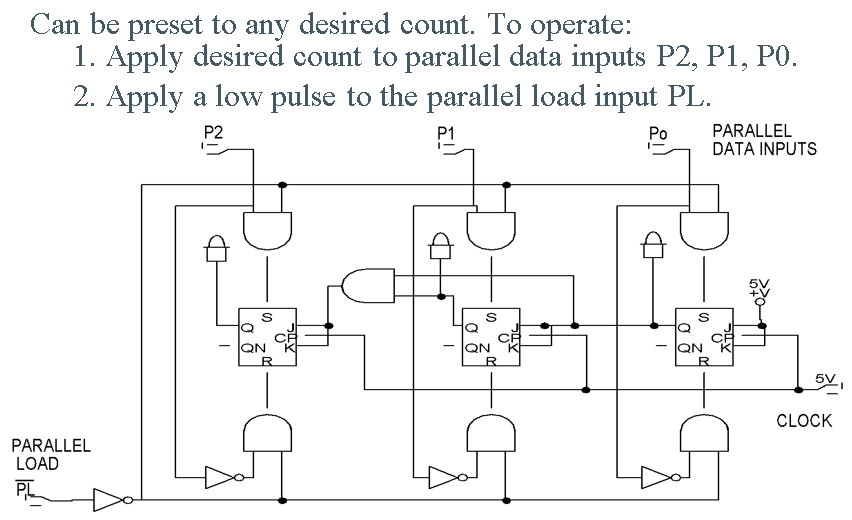

Pencacah Sinkron

Istilah sinkron merujuk pada kejadian yang mempunyai hubungan waktu pasti antar flip-flop yang dengan lainnya.

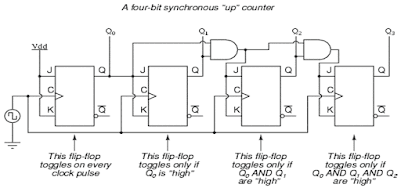

Dalam pencacah, istilah sinkron berarti bahwa setiap FF mendapatkan pulsa clock dari satu sumber clock yang sama.
